[B737 NG] APU(Auxiliary Power Unit) 시동 절차

APU는 항공기의 시동과 ACM에 필요한 공압, 전기를 공급하는

중요한 Power source이다. 그리고 대부분 엔진 시동을 위해서 APU를 가동하기 때문에

APU 시동 절차는 라인 정비사라면 반드시 알고 있어야 할 것이다.



주의 사항

① 비행기가 운영 중이 아니거나 APU 보존 절차를 하지 않았다면

    최소한 한 달에 한 번은 APU의 시동과 작동 절차를 권장한다.

    (부하가 없는 상태 "no-load"에서 5분간 작동한다)

② APU의 사용 기한을 늘리기 위해서는 APU에서 공압을 뽑아 쓰기 전에

    최소 2분간 작동하는 것을 권장한다.

    (전기는 APU GEN OFF BUS light(그림 1)가 들어오면 사용하면 된다)

그림 1(https://images.app.goo.gl/jxLerCfpbfgiuXX5A)



준비 사항

① Vortex generator(그림 2)의 flap 주변에 얼음이 없는지 확인하라.

② Air inlet door 근처에 빨려 들어갈만한 물건이 없는지 확인하라.

③ BAT 스위치가 ON에 위치하여 있는지 확인하라.

④ No.1 연료 탱크에 연료량을 확인하라.(최소 500 lbs = 227 kgs)

⑤ CB(Circuit Breaker)가 제대로 꽂혀 있는지 확인하라.

그림 2(https://images.app.goo.gl/Ms33VCsS6HZDfmDU9)



시동 절차

① 다음 스위치들을 세팅한다.(그림 3)

    - APU master sw OFF

    - APU BLEED sw OFF

    - L and R PACK sw OFF

    - ISOLATION VALVE sw CLOSE position

    - STANDBY POWER sw AUTO position

    - BUS TRANS sw AUTO position

    - APU GEN sw ON

② NO.1 AFT FUEL PUMP sw나 FWD FUEL PUMP sw를 ON

    - 연료량이 APU를 지속적으로 가동하기에 충분한 양이 있는지 확인한다.

      (최소한의 연료량인 500 lbs는 APU를 한 시간 동안 가동할 양이므로 그 이상의 가동할 경우

      연료량에 시간을 곱해서 채워져 있어야 한다)

    - No.1이나 No.2 탱크에 연료가 250 lbs 이상 있거나 center 탱크에 1000 lbs 이상이 있다면

      제한 연료량에 도달하기 전까지는 감시 인원은 계산해서 조종실에 도착하면 된다.

    - 만일 center fuel tank pump을 사용한다면 반드시

      조종실에 연료량과 LOW PRESSURE light를 감시할 사람이 있어야 한다.

그림 3(https://images.app.goo.gl/pa41SwzYbeHNHABEA)

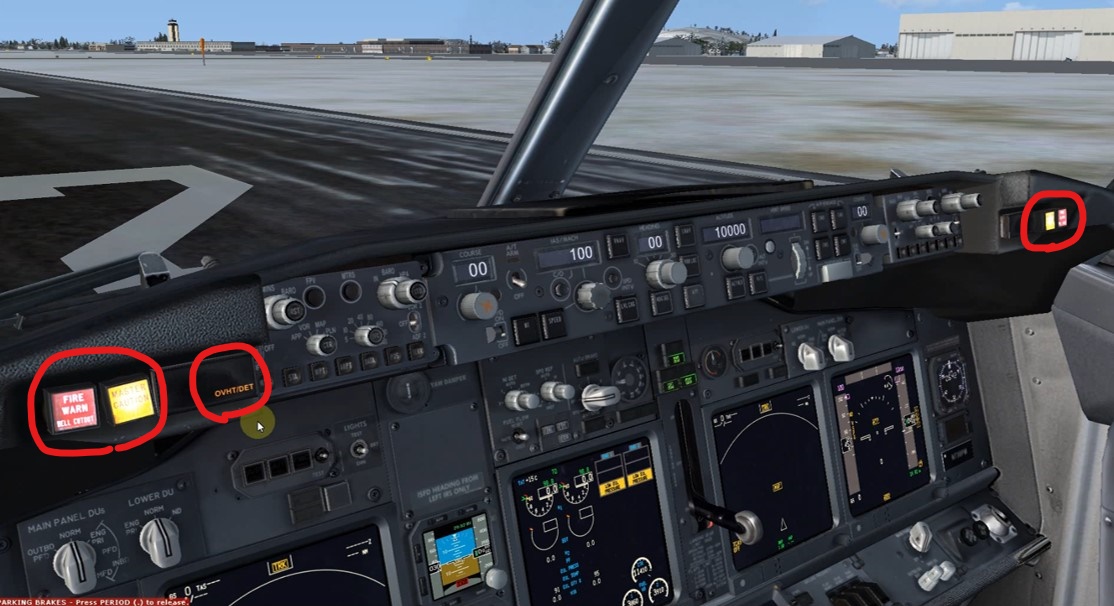

③ APU를 위한 fire detection system을 확인하라.(그림 4)

    - P8 panel의 Test sw를 OVHT/FIRE position으로 위치시킨다.

    - APU fire sw, L and R MASTER CAUTION light, L and R FIRE WARN light,

      OVHT/DET light가 들어오는지 확인한다.

    - Fire alarm bell이 울리는지 확인한다.

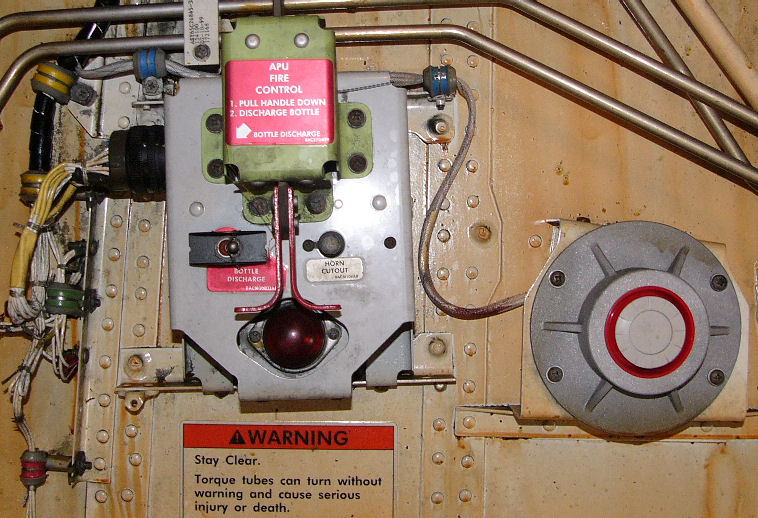

    - Right main wheel well에 APU remote warning horn이 울리는지 확인한다.(그림 5)

    - P8 panel의 EXT TEST sw를 1 and 2 position으로 위치시켜 light가 들어오는지 확인한다.

    - 만약 APU 작동 중에 cowl door를 열고 있어야 한다면 화재에 대비해서

      APU 주변에 감시자가 있어야 한다.

그림 4(https://images.app.goo.gl/CyZERurzH8qQ9Wdf6)

그림 5(https://images.app.goo.gl/z6sz2aBbXs343eLk8)



④ APU master sw를 START position에 위치시켰다가 놓으면 ON position으로 위치한다.

    - start duty cycle은 15분간 세 번이며, 세 번째 시도 후에는

      15분간의 power electronics의 cooling 시간을 줘야 한다.

⑤ LOW OIL PRESSURE light가 들어오는지 확인한다.(그림 6)

⑥ air inlet door가 열렸는지 확인한다.

⑦ 다음 사항들을 모니터링한다.(그림 7)

    - APU engine speed가 95%에 도달하기 전에 LOW OIL PRESSURE light가 꺼지는지 확인한다.

    - APU engine speed가 100%가 되었을 때

      CPS FREQ display를 보고 395~405 CPS를 지시하며, APU GEN OFF BUS light가 들어오는지 확인한다.

    - 395~405 CPS를 지시하며, APU GEN OFF BUS light가 들어오면

      APU가 공압과 전기를 공급할 준비가 되었음을 의미한다.

    - APU start는 90초 안에 이루어져야 한다.

그림 6(https://images.app.goo.gl/hFqU28nEyETzqx4bA),  그림 7(https://images.app.goo.gl/pa41SwzYbeHNHABEA)
